Sci-fi tablet – studentský film Izolace

Při natáčení The Blaster II z produkce Founder movies jsme měli ve štábu mimo jiné mladé filmaře a studenty tohoto řemesla, kteří nám s natáčením pomáhali. Když se na mě pak Patrik Polák, který při natáčení kameru nepustil z ruky, obrátil s dotazem, zda bych dokázal vyrobit "vesmírný tablet" pro jeho film Izolace, nebylo nad čím přemýšlet.

Každý nový projekt začíná nápadem, který se dál rozvíjí.

Patrik měl docela jasnou představu, co potřebuje. Poslal mi několik obrázků jako inspiraci a na mě pak bylo vytvořit vlastní originální návrh. Hned z kraje jsme vzhledem k rozpočtu a času na výrobu zamítli, aby tablet zobrazoval požadovanou grafiku. Ne že by to nebylo možné, ale bylo by to časově i finančně náročnější. Nakonec jsme se domluvili na tom, že tablet bude svítit a grafický obsah bude doplněn v postprodukci.

Před realizací nápadu je nezbytný design výsledného produktu.

Rozměry tabletu

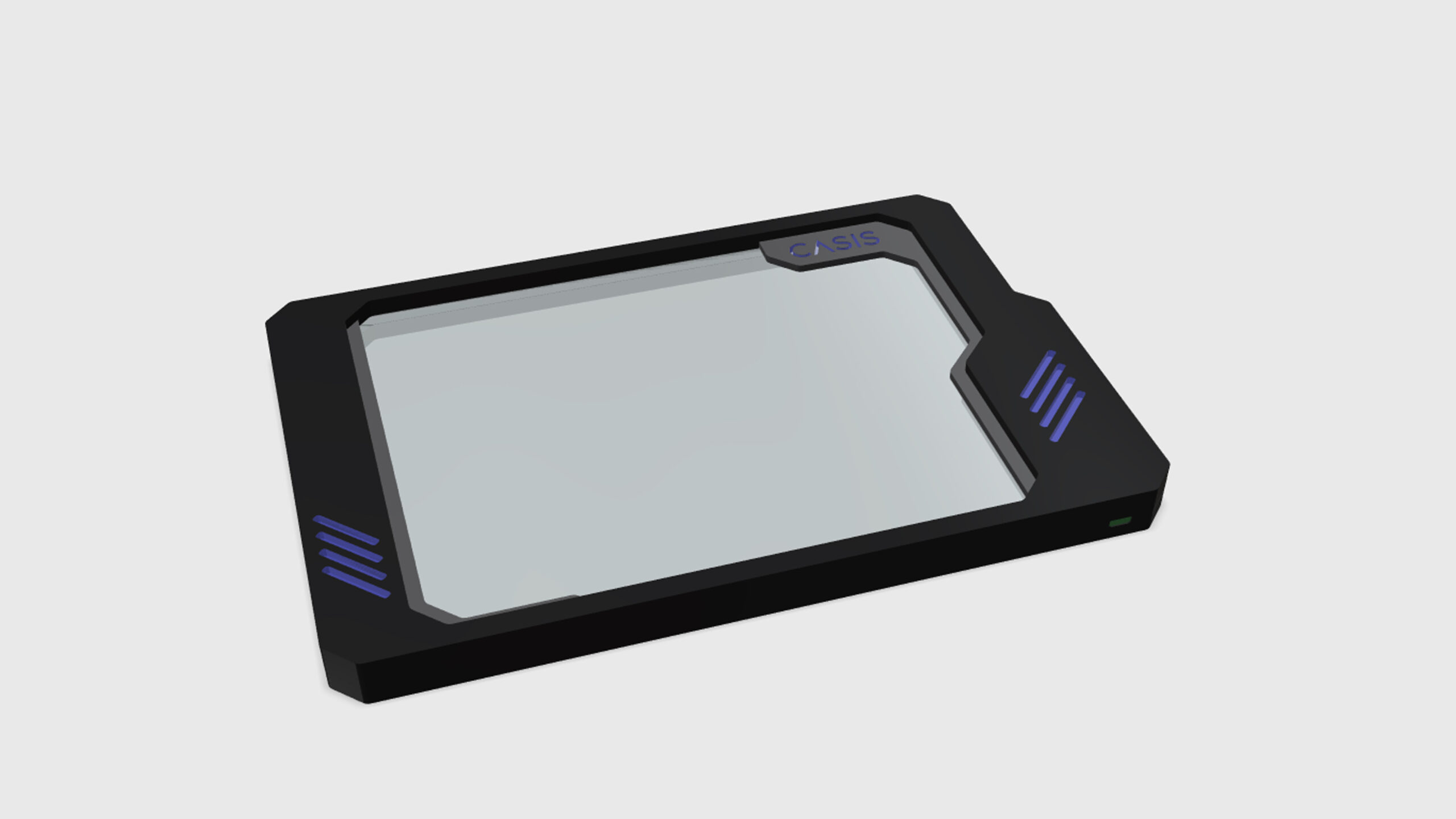

Prvně bylo třeba určit si rozměr tabletu. Chtěl jsem, aby byl rám tisknutelný v jednom kuse na mojí tiskárně LUFREE 3D printer, tedy maximální rozměr byl cca 300 mm, což je pro tablet ideální. Konečný rozměr je 280*186 mm. Umístění elektroniky jsem vyřešil pomocí rozšíření pravé strany rámu a zkosení rámu, což koresponduje se "sci-fi vizuálem" celého filmu.

Mechanické uspořádání

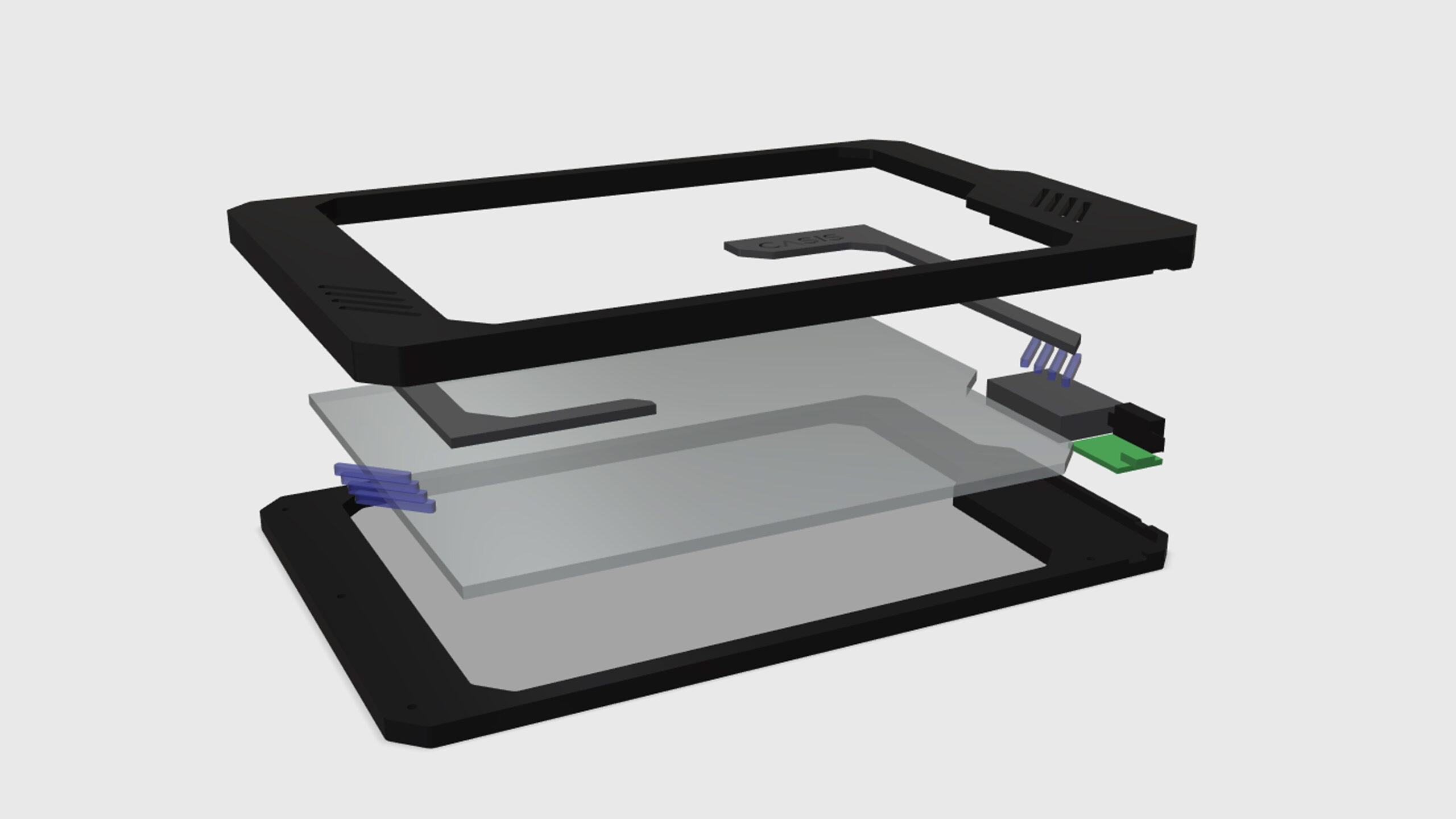

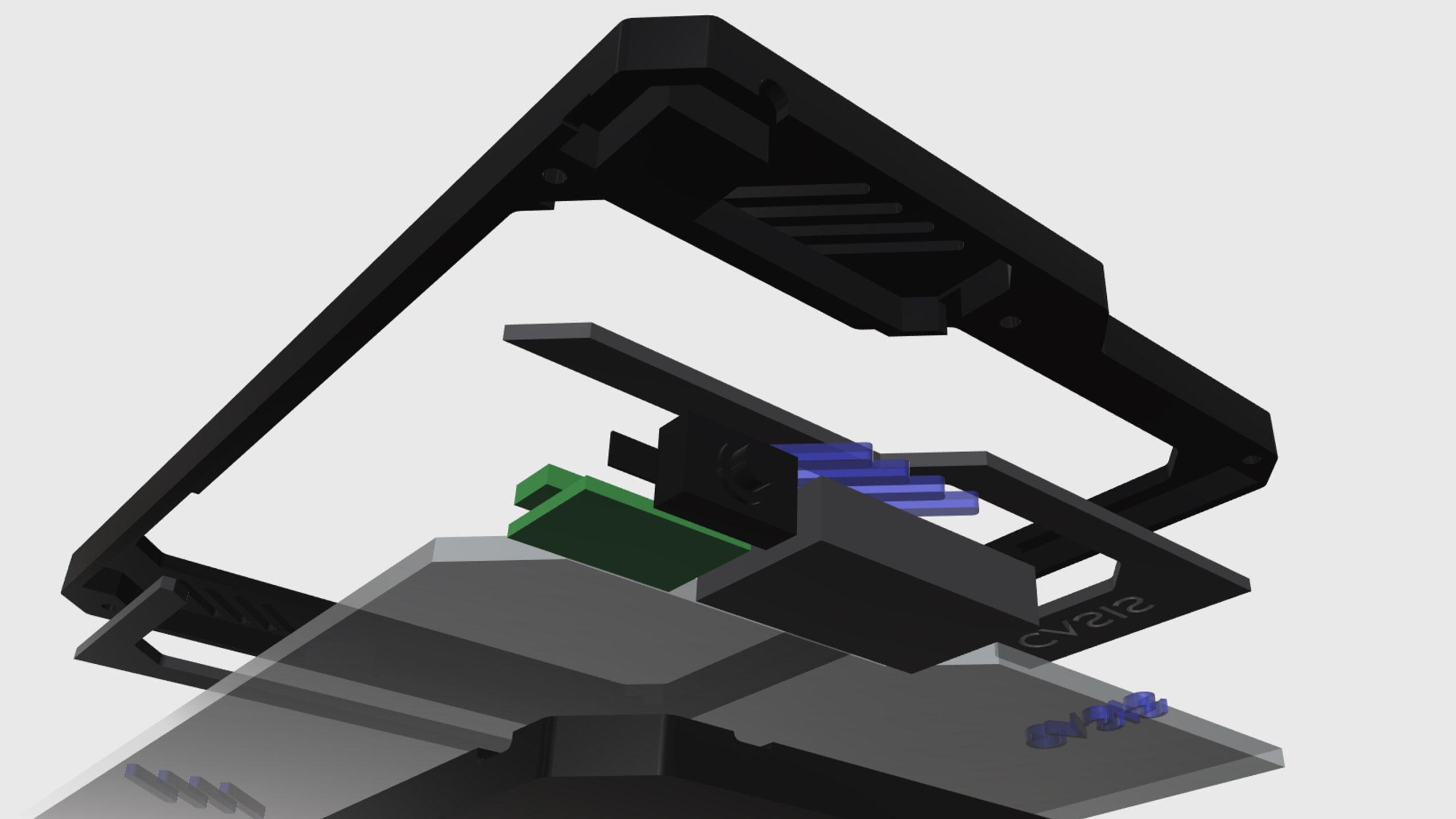

Uprostřed rámu je plexisklo o tloušťce 4 mm, které je z boků nasvíceno. "Zobrazovací plocha" tabletu je doplněna o prvky v jiném odstínu, součástí jednoho z nich je také název projektu "CASIS". Tento nápis a mřížku jsem se rozhodl vyplnit modrou pryskyřicí. Rám je složen ze dvou částí spojených šroubky, mezi nimi se nachází veškerá elektronika a LED podsvícení.

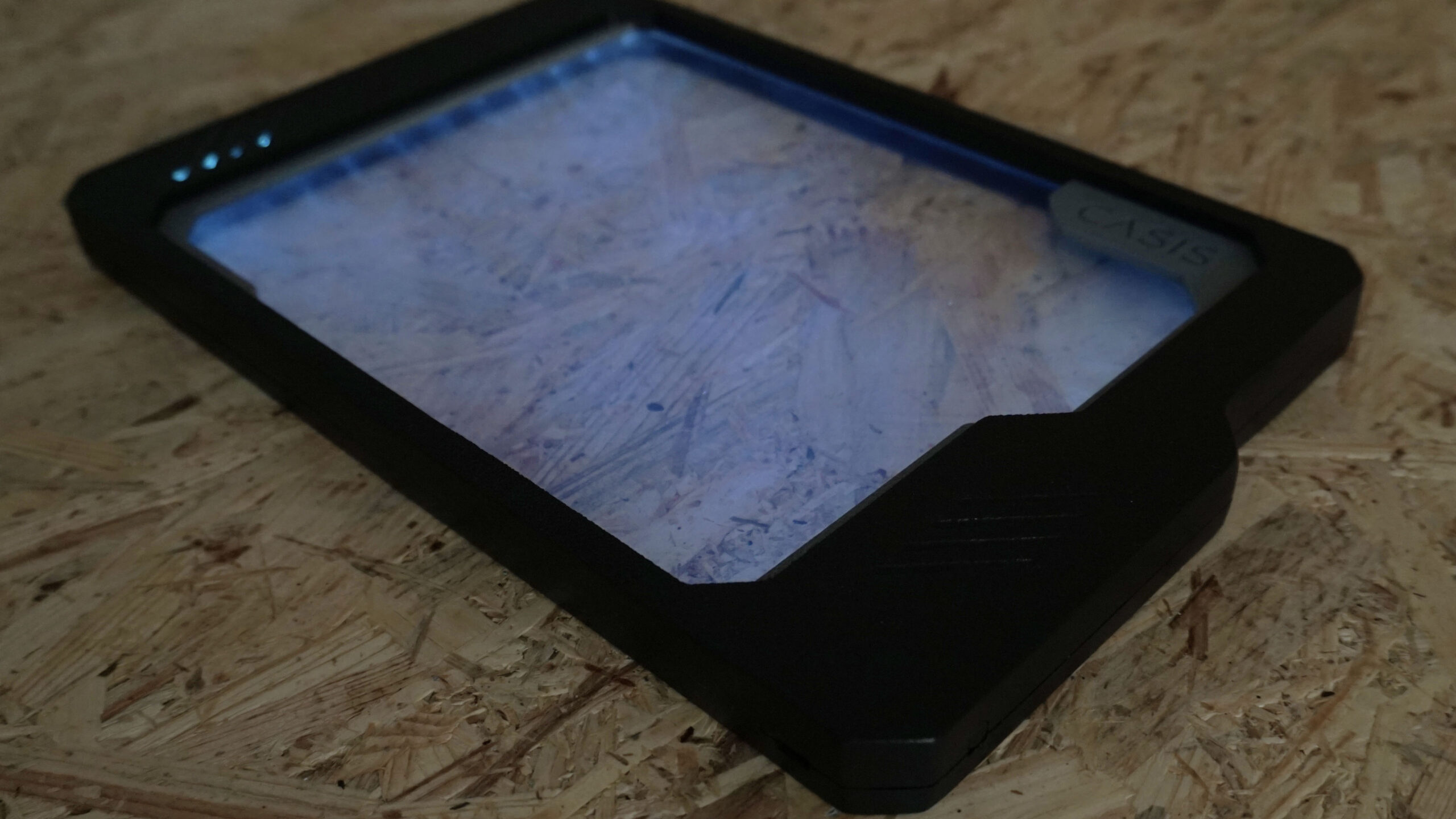

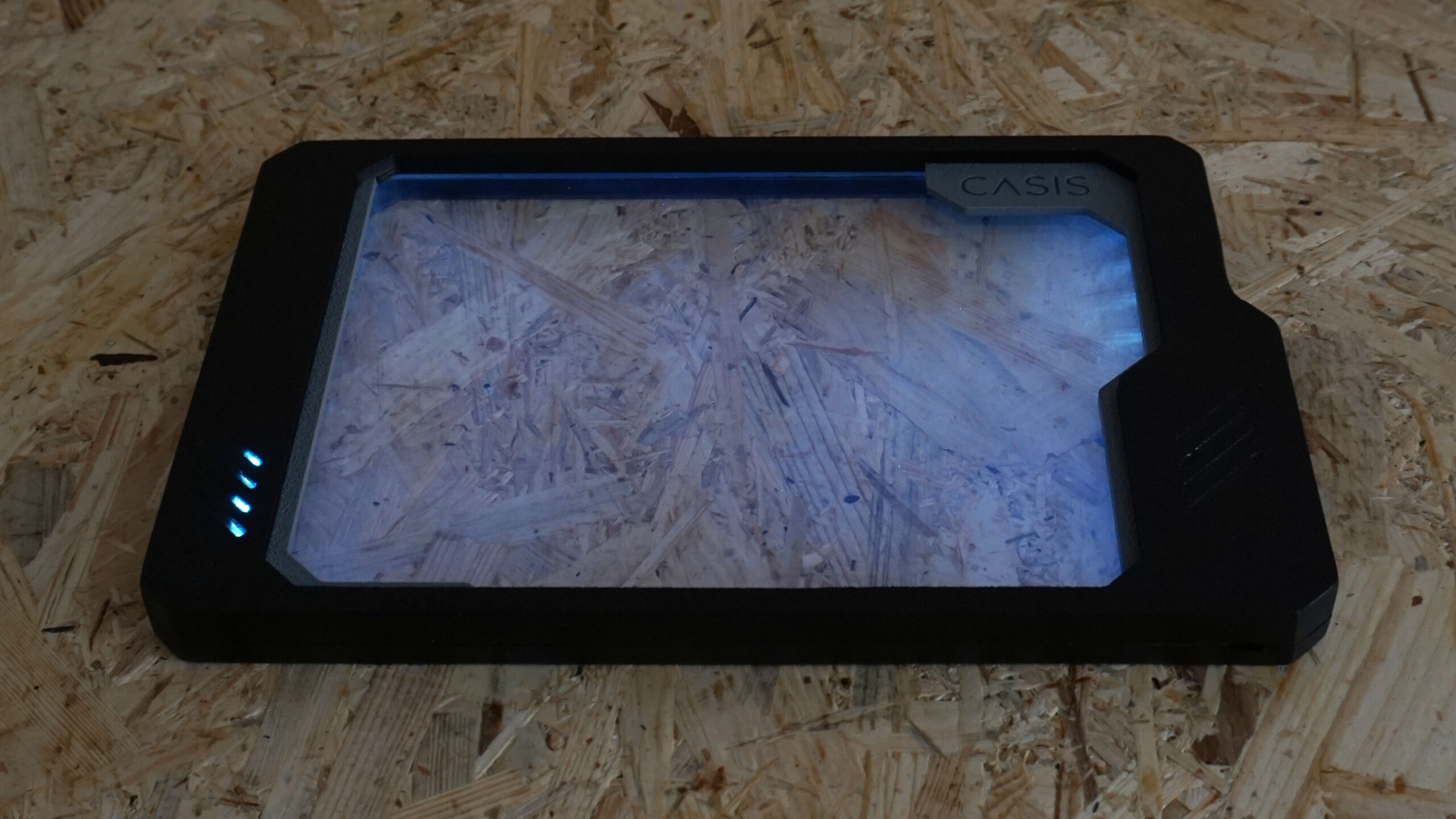

Vzhledem k napájení z baterie a snaze o co nejmenší tloušťku tabletu bylo jasné, že pro podsvícení nebude možné použít standardní LED pásky. Proto jsem se rozhodl vyrobit vlastní, o kterých napíšu později. Díky tomu ale bylo možné prostor pro elektroniku a podsvícení udělat opravdu nízký. Tablet má výšku pouze 18 mm.

Pro realizaci projektu je třeba naplánovat technologie výroby nového produktu.

Tělo tabletu

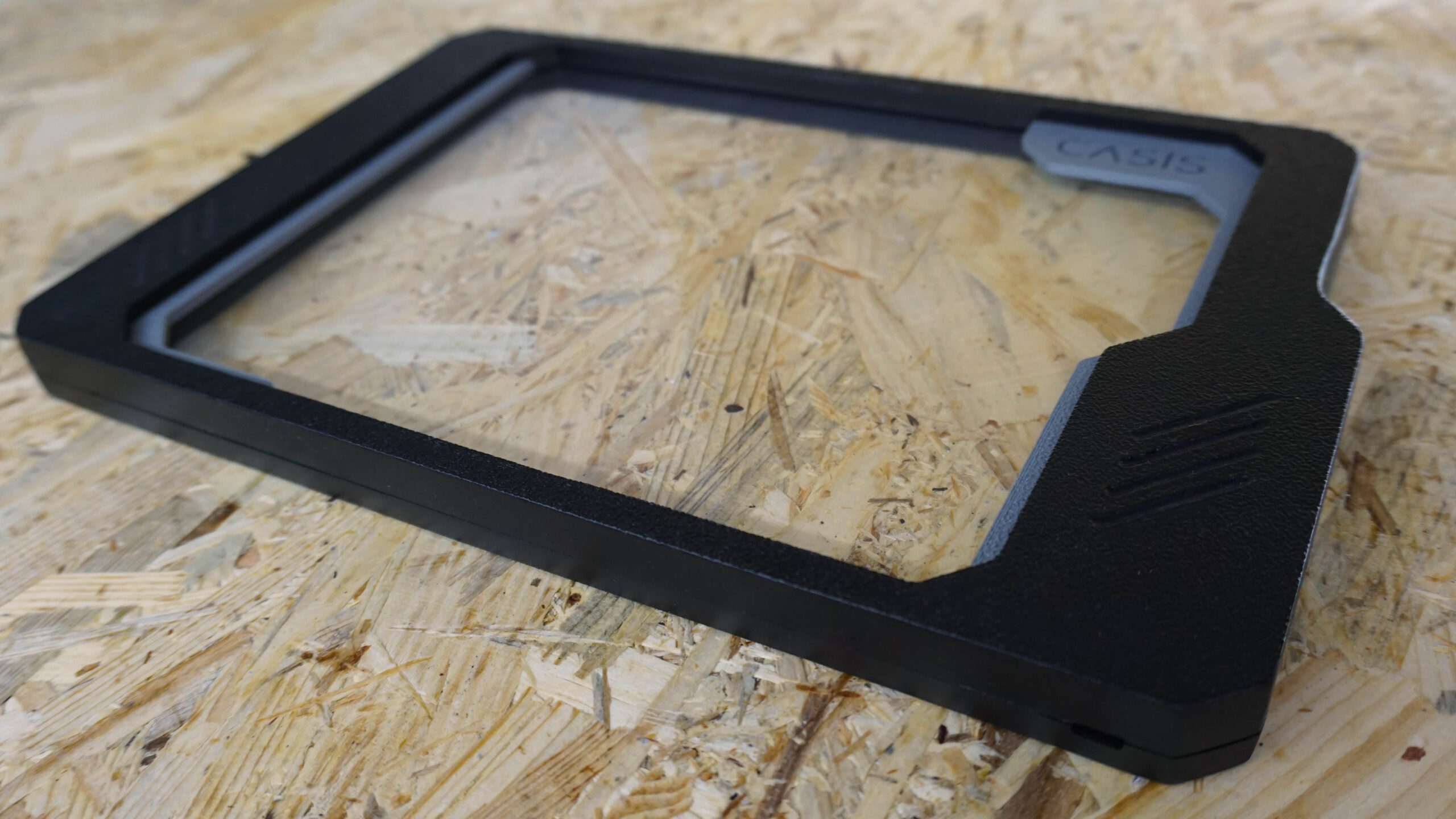

Rám tabletu a doplňkové prvky displeje jsou vyrobeny pomocí 3D tisku. Díky PEI tiskové podložce s texturou nebyly nutné výrazné povrchové úpravy, pouze strany jsem zabrousil brusným papírem, aby nebyly patrné jednotlivé vrstvy tisku. Celý povrch jsem pak sjednotil nástřikem černé akrylové barvy. Otvory v rámu a text "CASIS" jsem vyplnil dvousložkovou pryskyřicí obarvenou modrou barvou na alkoholové bázi. Displej je tvořen plexisklem.

Finální fází projektu je jeho fyzická realizace.

Mechanické díly

Výšku vrstvy tisku jsem nastavil na 0,2 mm při průměru trysky 0,4 mm. Použit byl černý a šedý PET-G.

Elektronika

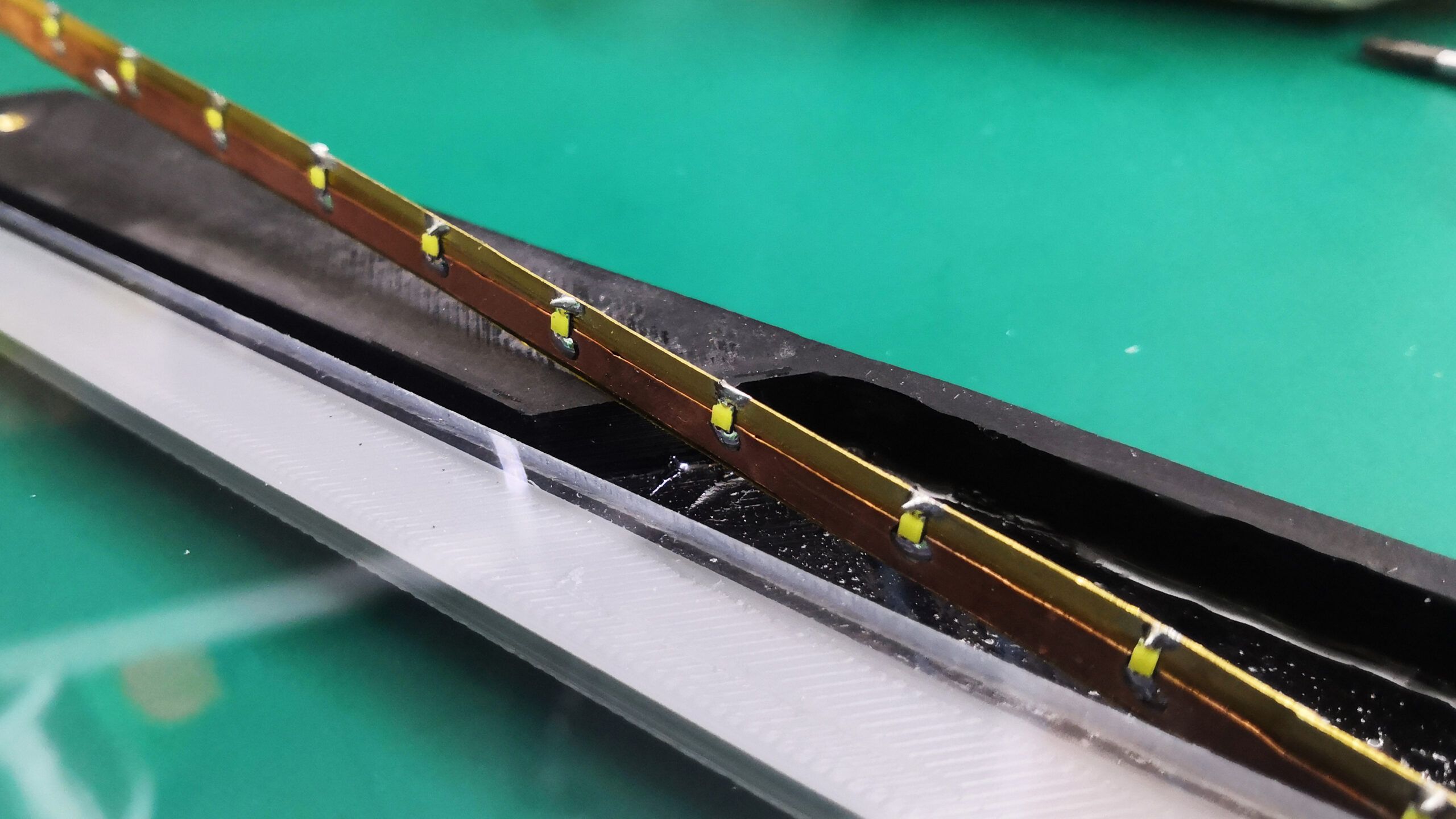

Jak jsem výše napsal, vzhledem k napájení z baterie a požadavku na co možná nejtenčí tělo tabletu jsem nemohl použít standardní LED pásky. Napájení je realizované Li-ion baterií, kterou je možné dobíjet pomocí nabíjecího modulu přes micro USB konektor. Pro výrobu LED pásku jsem použil bíle SMD LED o velikosti 0805 s napájecím napětím 2,6-3,4 V a proudem 5 mA. Pásek tvoří proužek mosazného plíšku, přes jehož polovinu jsou nalepeny dvě vrstvy kaptonové folie, na které je nalepena měděná páska. Mosazný plíšek tak tvoří jeden napájecí pól, měděná folie druhý. Všechny LED jsou tedy zapojeny paralelně. Pro ošetření vybíjení baterie a větší efektivitu jsem nepoužil předřadné rezistory, ale step-down modul, kterým jsem pro LED pásek nastavil požadovaný proud. Díky tomu nedochází při postupném vybíjení baterie k pohasínání LED a také při plně nabité baterii nehrozí jejich poškození. Spínání podsvícení zajišťuje tlačítkový spínač s aretací.
