Ear saver

Asi před měsícem jsem začal pracovat na novém tvaru bavlněné roušky, a když už jsem se chystal na výrobu prototypu, došlo ke zpřísnění opatření a nutnost nosit na většině míst respirátor nebo chirurgickou roušku. To v domácích podmínkách jen tak nevyrobíte...

Aby byla zaručena těsnost průmyslově vyráběných ochranných prostředků, je třeba, aby gumičky za uši byly dostatečně napnuté a nevznikaly tak žádné průduchy. Většinu lidí ale po nějaké době gumičky začnou tlačit, při dlouhodobém nošení dokonce mohou způsobit vážná poranění.

Když nošení roušky po celou pracovní dobu začalo vadit i mně, rozhodl jsem se najít nějaký ten "ear saver", jak se tyto pomůcky nazývají. Český výraz by podle vyhledávání asi byl "držák respirátorů a ústenek". Jednoduše řečeno, gumičky nejsou zaháknuté za vaše uši, ale za pomůcku kterou máte umístěnou vzadu na hlavě. Nemusí se vždy jednat o plastový výtisk, dají se najít například i varianty látkové, háčkované, apod.

Vlastnosti ear saveru

Bohužel žádný z modelů, který jsem našel a zkusil vytisknout, mi nesedl úplně ideálně. Rozhodl jsem se proto pro vlastní návrh, který by vyhovoval všem mým požadavkům:

  • respirátor musí těsně sedět na obličeji,
  • ear saver musí být pohodlný na zátylku,
  • gumičky nebudou působit tlak na uši.

Ač se to zdá jako samozřejmost, spousta designů stahuje gumičky do jednoho bodu nad nebo pod ucho. Tím pádem je pak respirátor více přitáhnutý nahoru nebo dolů a na opačné straně tak vznikají větší mezery a respirátor dobře netěsní. Pokud takový ear saver umístíte za ucho, tak potom zase gumičky tlačí na jeho horní a spodní část. I když celkový tlak není tak velký, stále není příjemné takto respirátor nosit.

Vlastní návrh ear saveru

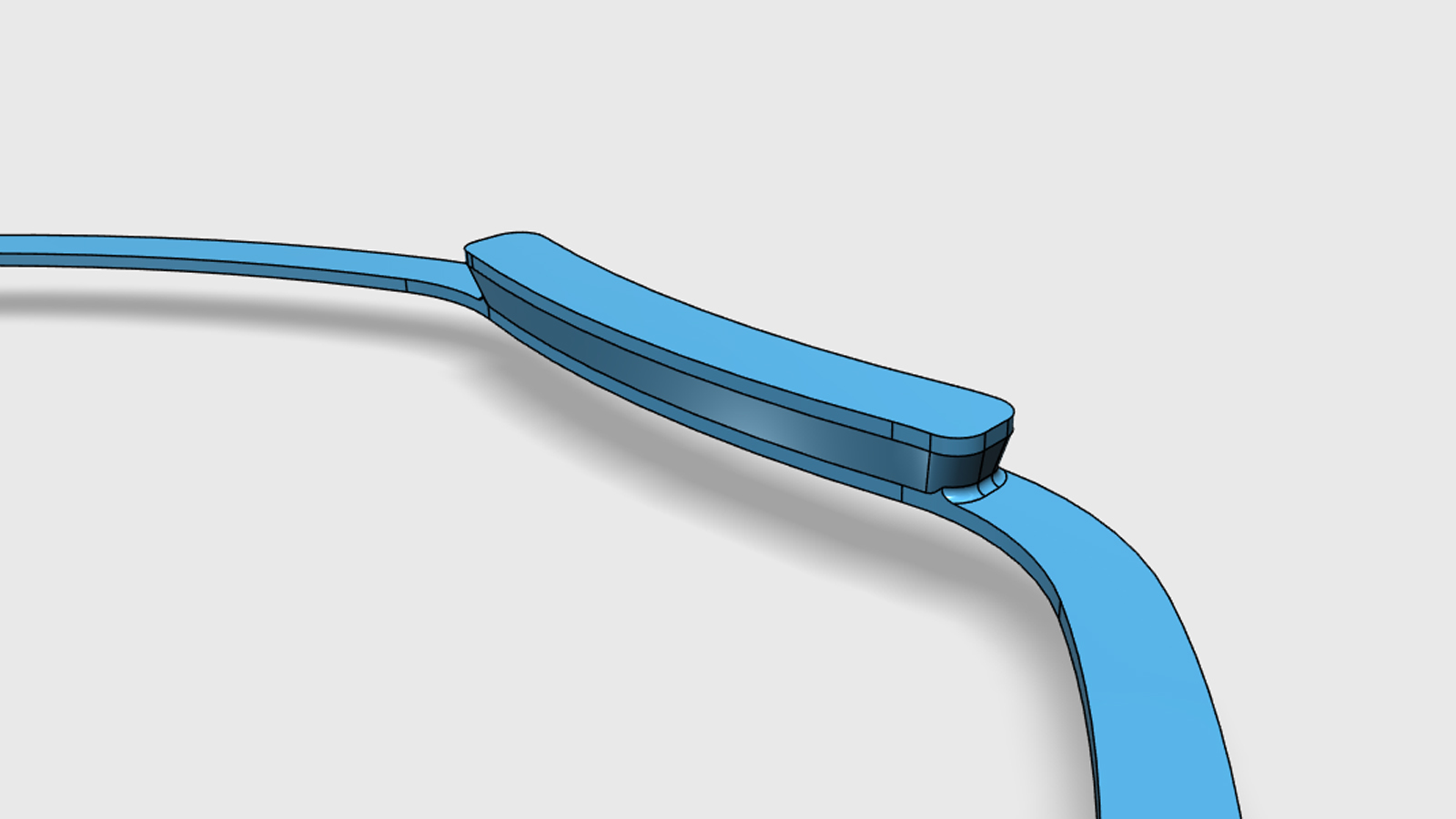

Můj návrh vychází z oválu, který sedne na zátylek, a upevnění gumiček respirátoru ve dvou bodech nad a pod uchem. Tím pádem na obličej respirátor sedne tak, jak jeho výrobce zamýšlel, pouze ucho nahrazuje plastový ear saver. Pro jednoduché a rychlé nasazení jsem se také rozhodl mít na jedné straně uchycení gumiček napevno a na druhou jsem navrhl vyvýšenou část se zkosením pro rychlé upnutí gumičky.

Model pro tisk si můžete stáhnout z Thingeverse.

Tisk ear saveru

Jako materiál pro tisk jsem zvolil a doporučuji PET-G, které je dostatečně pevné, ale zároveň pružné. Výška vrstvy může být 0,2 i 0,3 mm, na výslednou funkčnost to nebude mít vliv. Model nevyžaduje žádné podpory a tisk je podle nastavení vaší tiskárny hotový během 25-40 minut. Při natočení o 45° je možné tisknout na tiskovou podložku o rozměrech 200*200 mm.

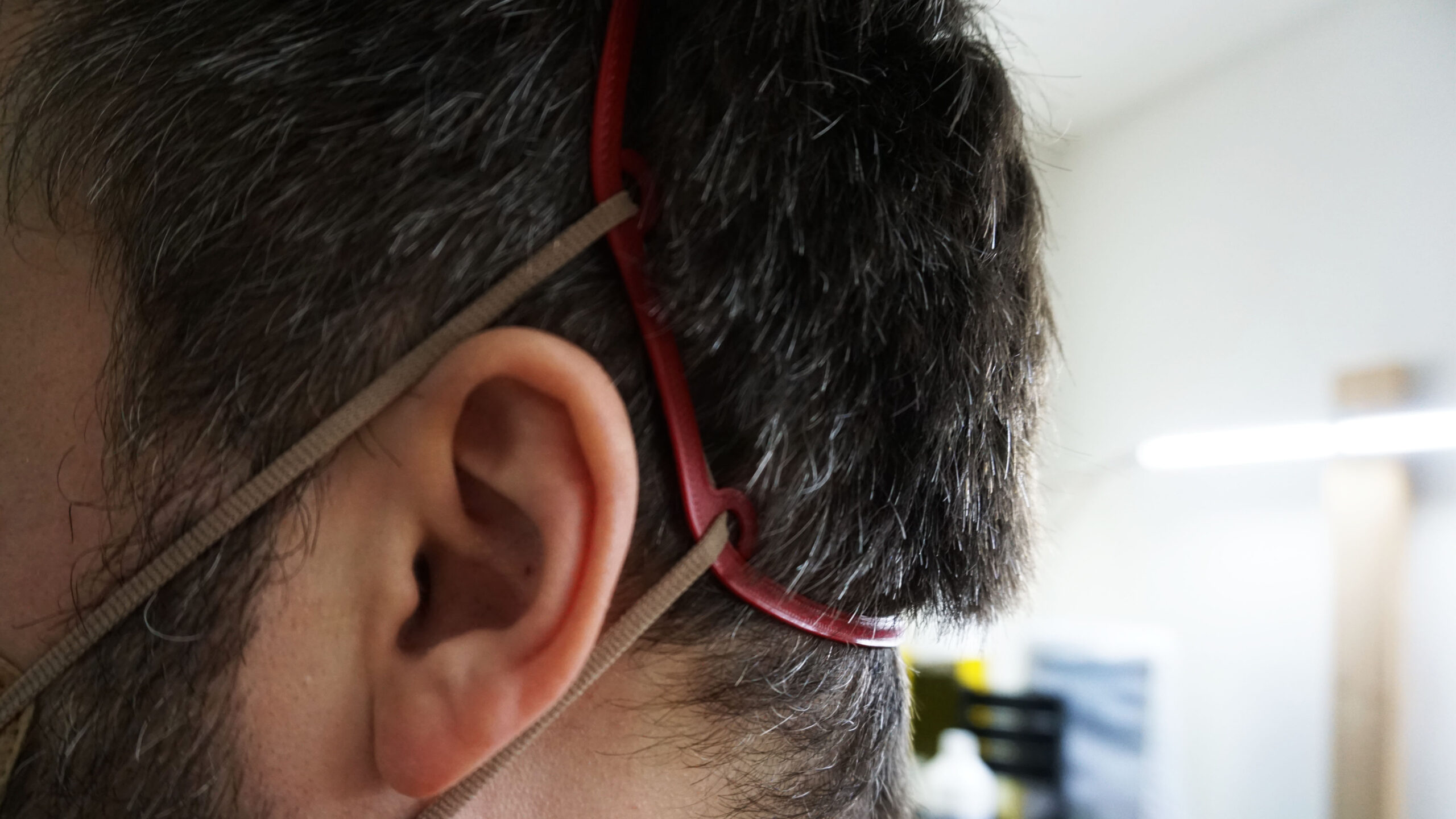

Nasazení ear saveru je velice snadné a s trochou cviku již stačí jeden pohyb a respirátor ani ear saver není nutné dále nijak rovnat. Sedne vám na první dobrou.
