Bluetooth reproduktor pro včelaře

Začátky s CNC frézou byly pořád spíš experimenty, ale i tak jsem chtěl vyrábět věci, které by měly (v případě že se povedou) smysl a další využití. Jedna z věcí kterou snad každý elektrotechnik minimálně jednou udělá je nějaký ten zesilovač nebo reprobedny. Rozhodl jsem se vyrobit jednoduchý bluetooth (BT) reproduktor. Jelikož mým cílem bylo zdokonalit se v modelování, přípravě podkladů a opracování na CNC fréze, všechny elektrotechnické komponenty jsem koupil již hotové. Žádná schémata zde nenajdete...

Volba materiálu

Když jsem vybíral vhodný materiál pro výrobu na CNC fréze obecně, nejvhodnější mi přišla spárovka v tloušťce 18 mm, kterou je možné pro větší objekty opracovat v jednotlivých vrstvách a dále slepovat do složitějších konstrukcí. Přesně podle tohoto principu vznikl i návrh tohoto reproduktoru. Zvolený způsob výroby umožňuje s obyčejnou CNC frézou vytvořit i objekty se složitější vnitřní strukturou bez speciálních frézovacích nástrojů.

Výběr elektroniky

I když se jedná spíš o takovou "hračku", nechtěl jsem použít nejlevnější reproduktory, které se dají na AliExpressu najít. Vybíral jsem proto pečlivě, až volba padla na širokopásmové reproduktory AIYIMA. Mají dobré hodnocení, stejně jako jejich prodejce, a cena okolo 300 Kč je také přijatelná.

Při výběru BT modulu jsem hlavně chtěl, aby obsahoval vše na jedné desce a měl i potenciometr na regulaci hlasitosti. Vybral jsem proto od stejného prodejce modul s integrovaným 2*5W zesilovačem.

Konstrukce reproduktoru

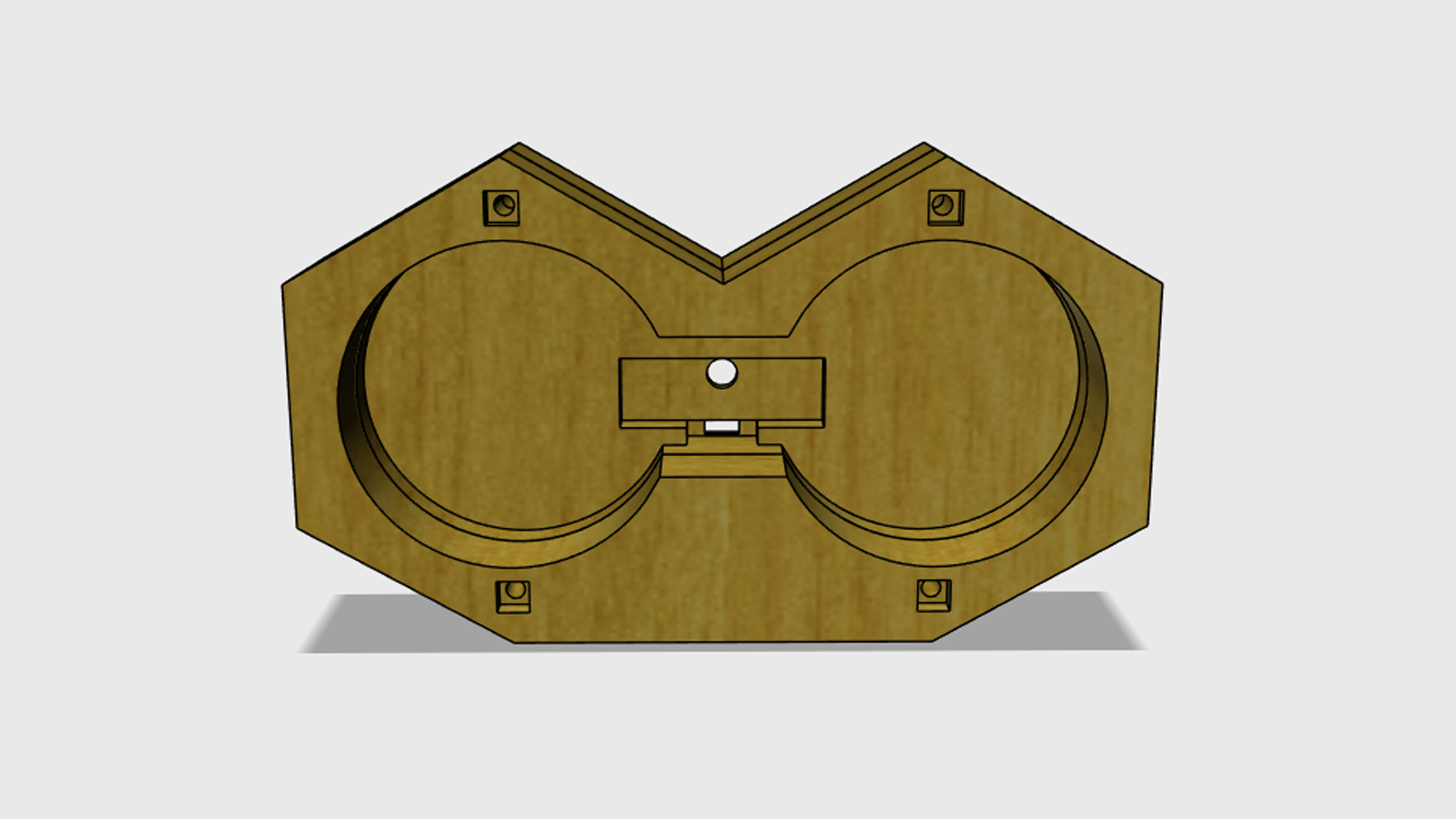

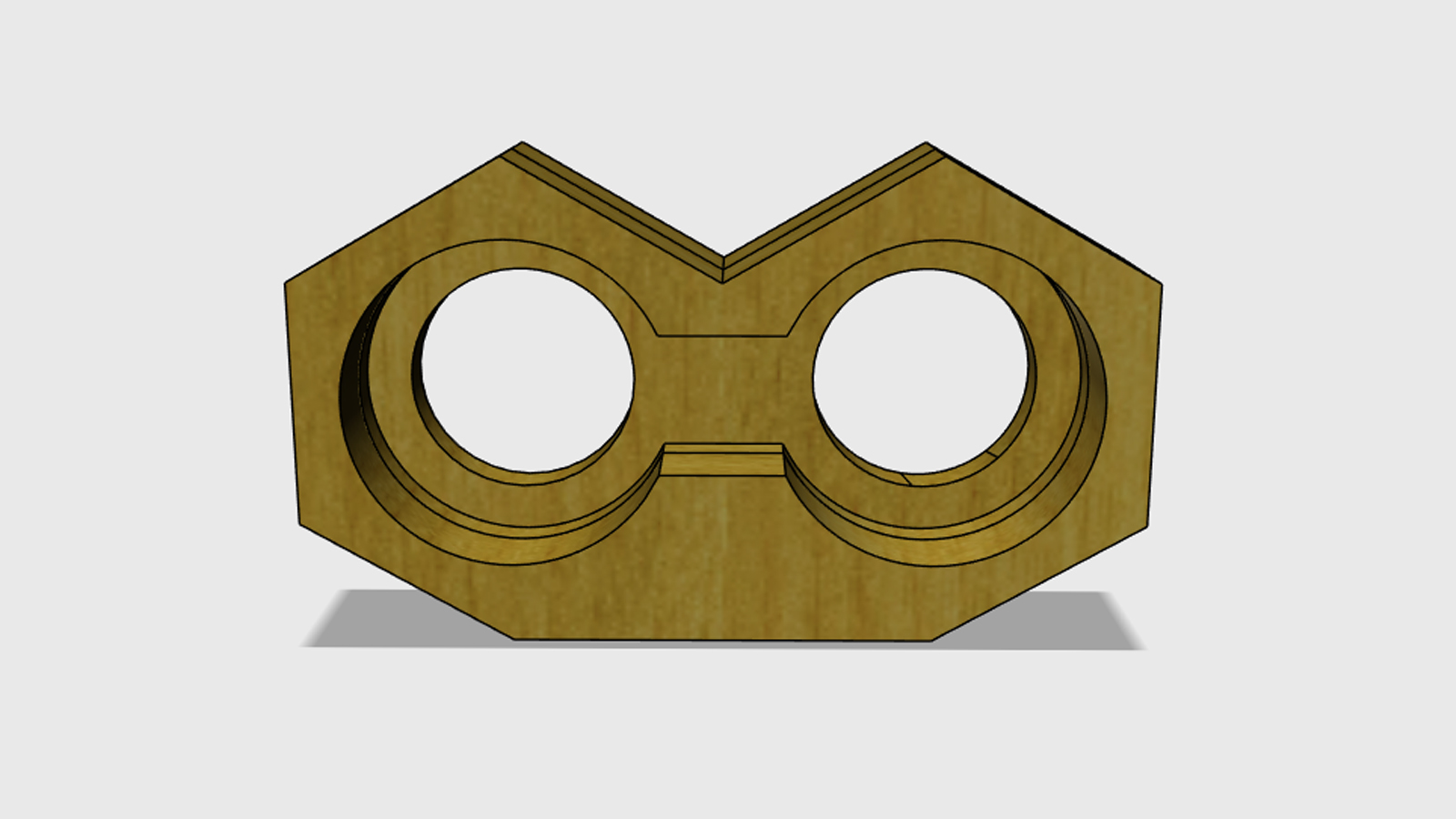

Reproduktor se skládá ze čtyř vrstev smrkové spárovky, z nich tři jsou slepené a čtvrtou - zadní je možné od zbytku odšroubovat. Předposlední vrstva má vyfrézované kapsy pro čtvercové matky, které je do nich nutné před lepením vložit. Ideální je přímo zadní část k té předposlední přišroubovat, poté nalepit druhou a následně první vrstvu. Vše pak stačí na pár hodin stlačit sponkami a po zaschnutí lepidla zabrousit všechny strany. Bohužel u tohoto prvního reproduktoru nemám celý postup zdokumentovaný, ale určitě bude zřetelně vidět u nějakých dalších projektů.

Při tomto projektu mě také napadl slogan "Designed by bees, made by lufree.cz", který jsem následně použil i při výrobě betonových svícnů pro Včelaříme!
